MX-S450 Oberschlitten Handrad Lager

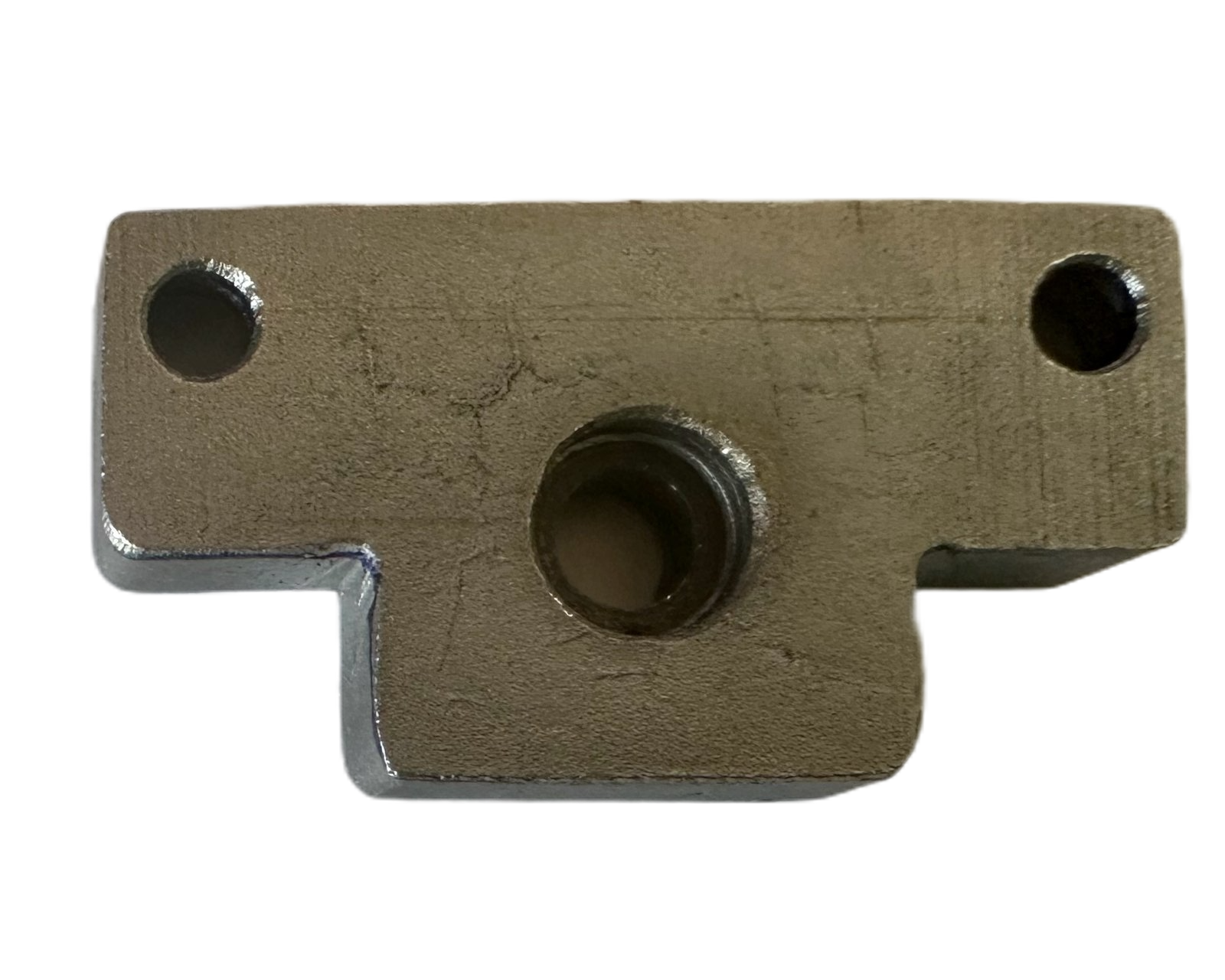

Der Oberschlitten ließ sich bei mir nur sehr hakelig bewegen und machte einen vernünftigen Gebrauch fast unmöglich, Schuld daran war das Lager der Spindel, das aus einer unsauberen, zu großen Bohrung bestand.

Hier wollte ich ein Kugellager einbauen, aber das Originalteil nicht verändern, also musste eine 'Neukonstruktion' her.

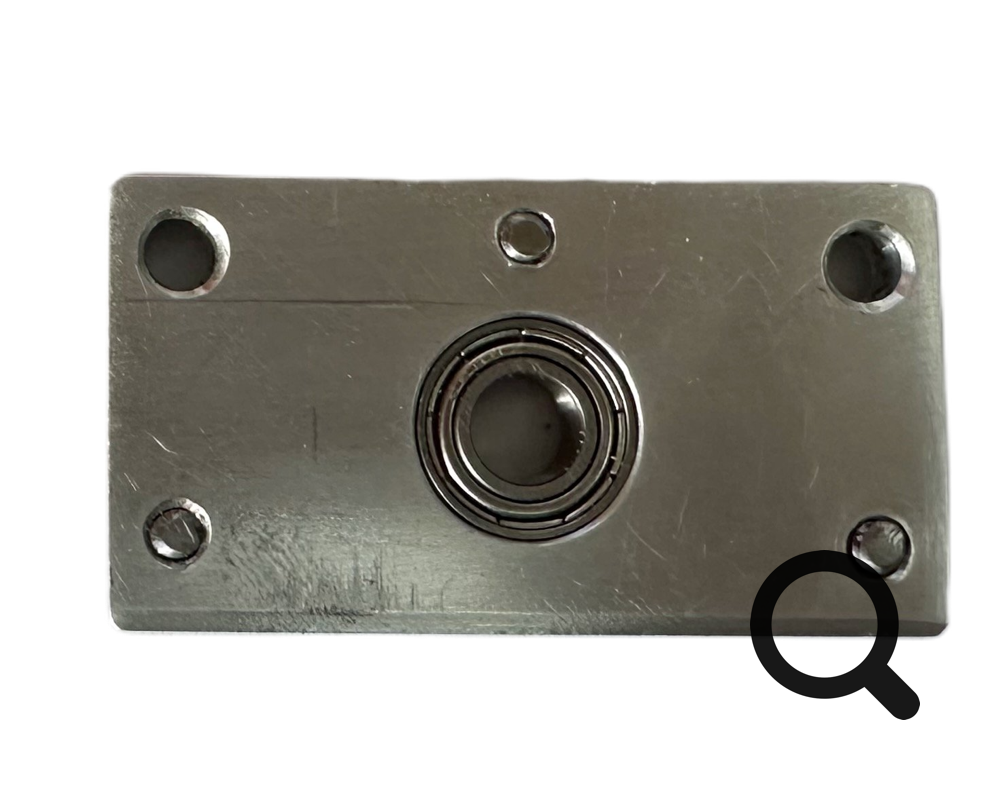

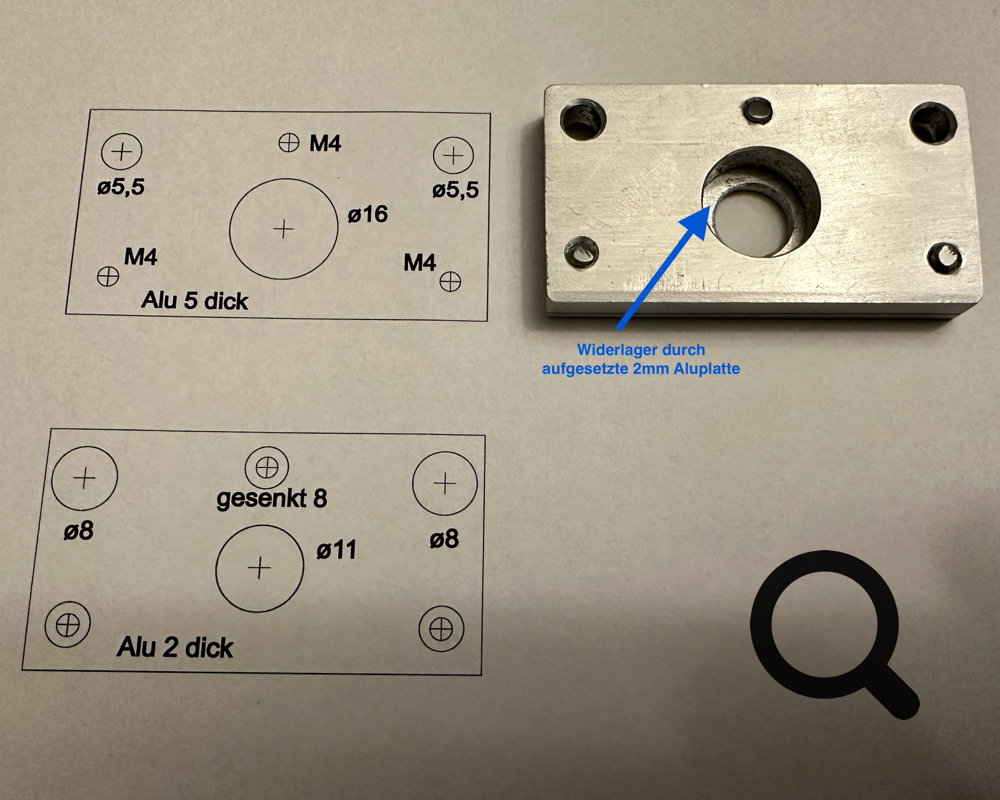

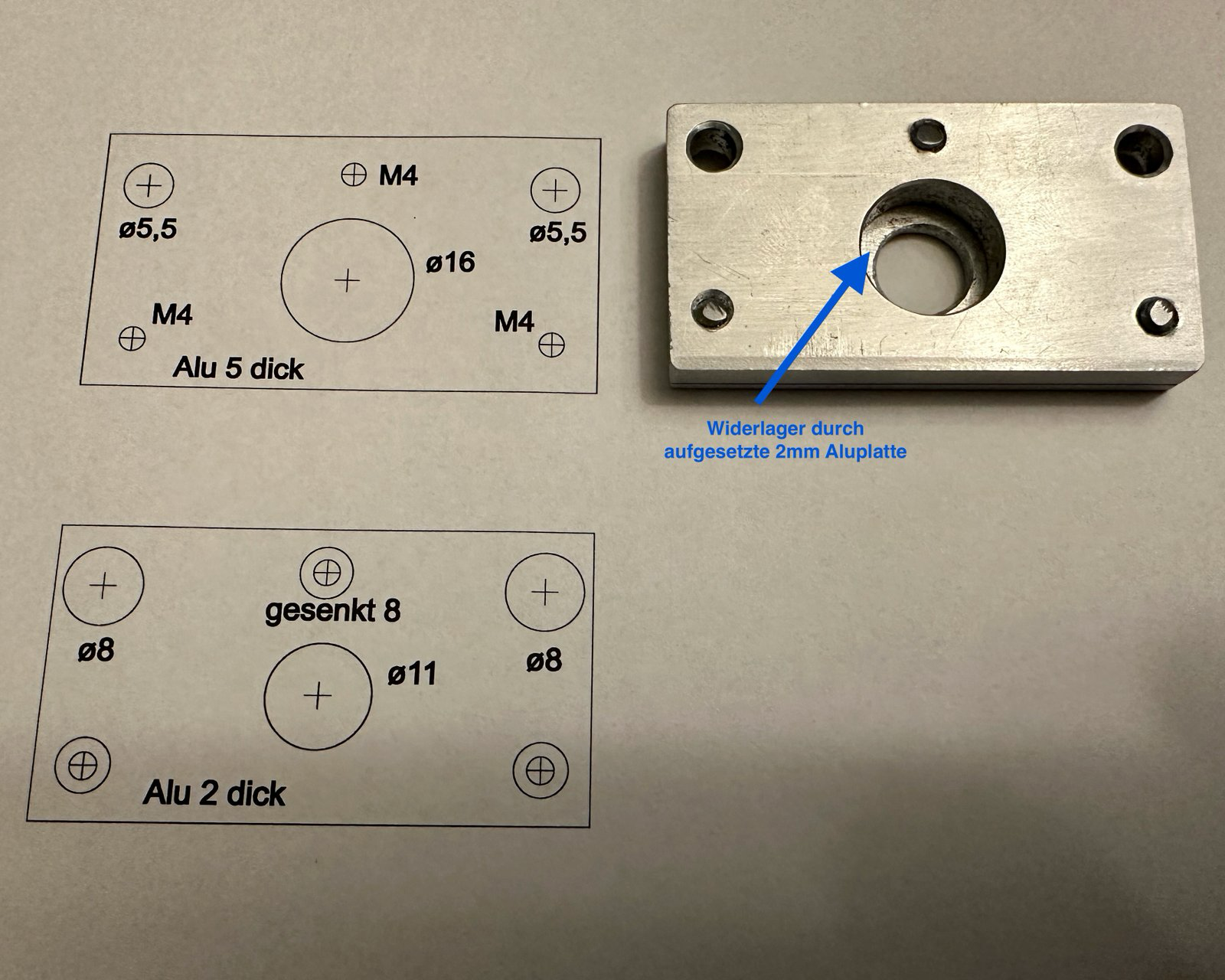

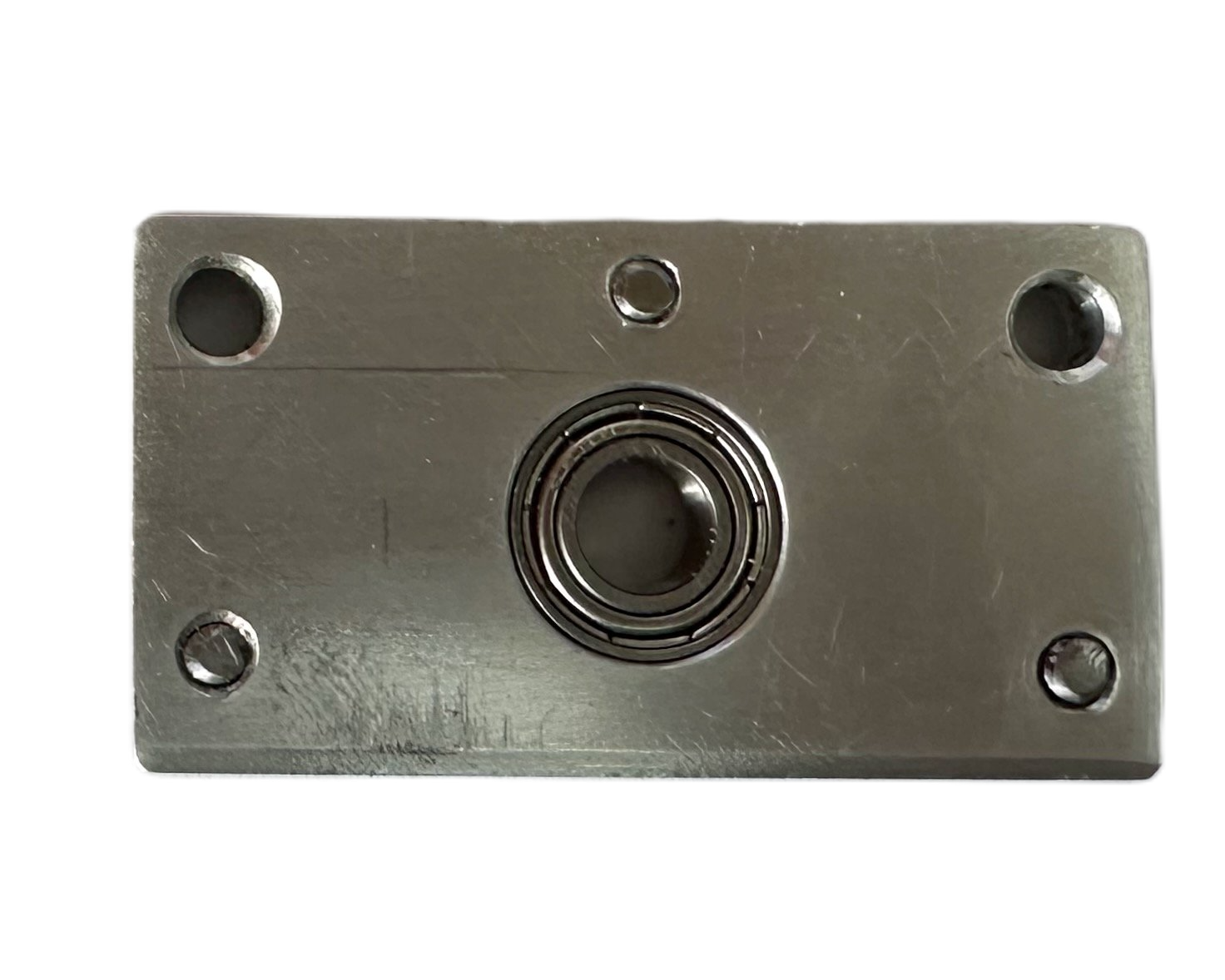

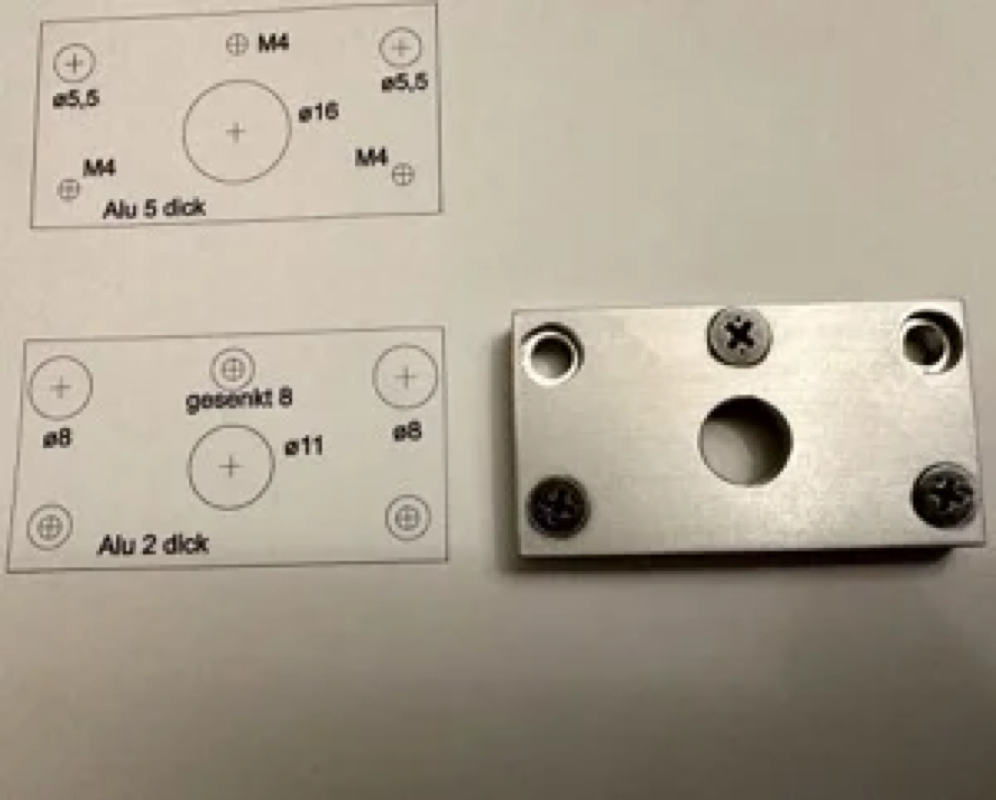

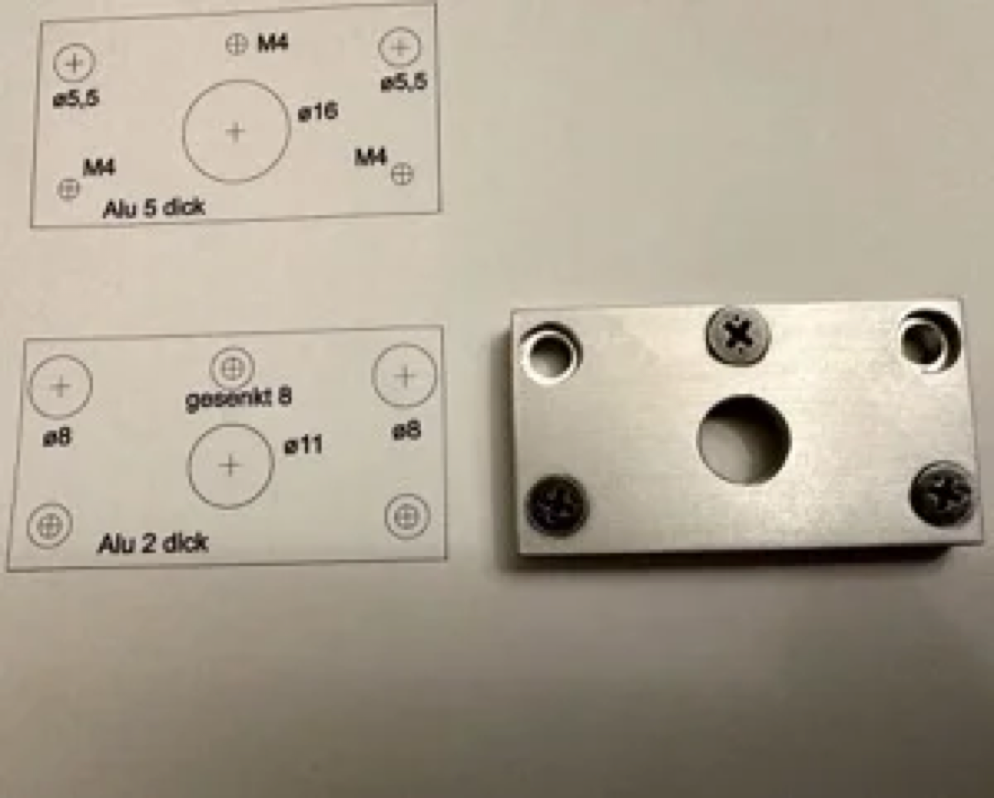

Für die Metallbearbeitung bin ich noch nicht so gut ausgestattet, so daß ich mich mit einfachsten Mitteln begnügen musste. Aluminium ist für diesen Zweck völlig ausreichend und mir standen 2 und 5mm dickes Material zur Verfügung. Der Lagerblock musste aus zwei Teilen bestehen, da ich ein Widerlager für das Kugellager (Rillenkugellager 8x16x5) brauchte.

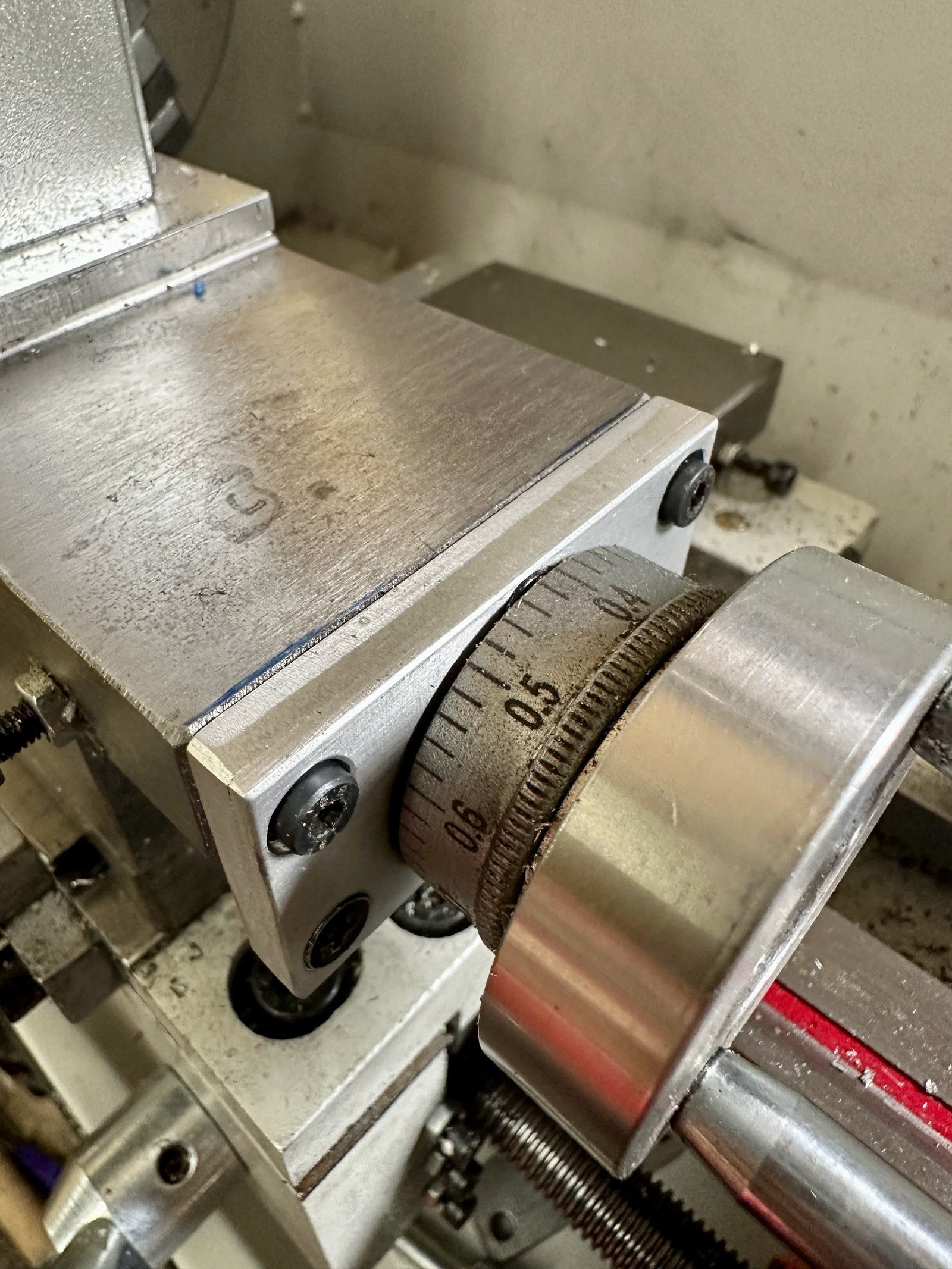

Nach dem Einbau des neuen Lagers lief der Oberschlitten nun butterweich.
